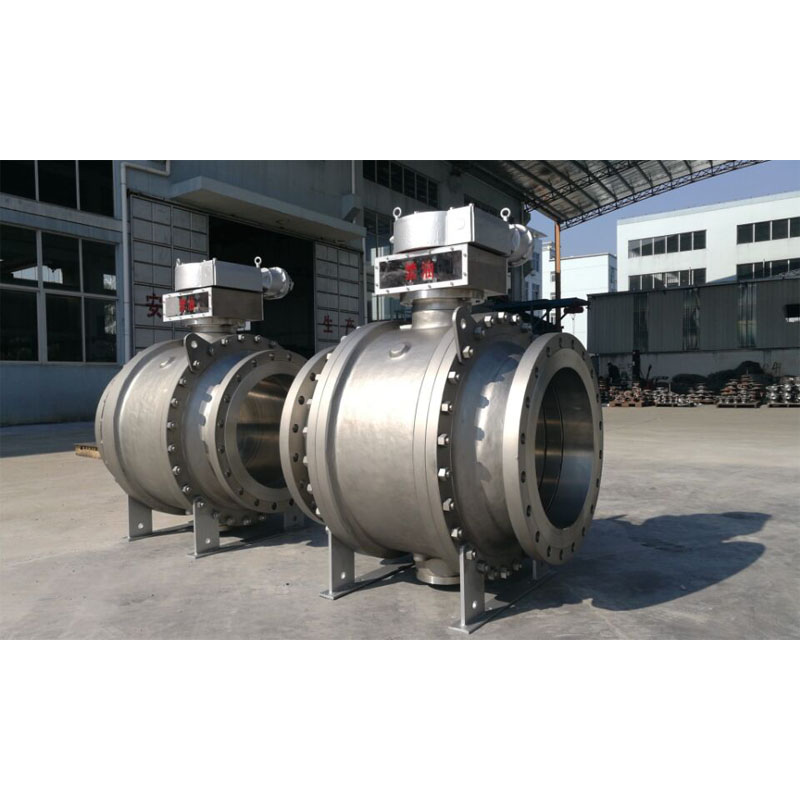

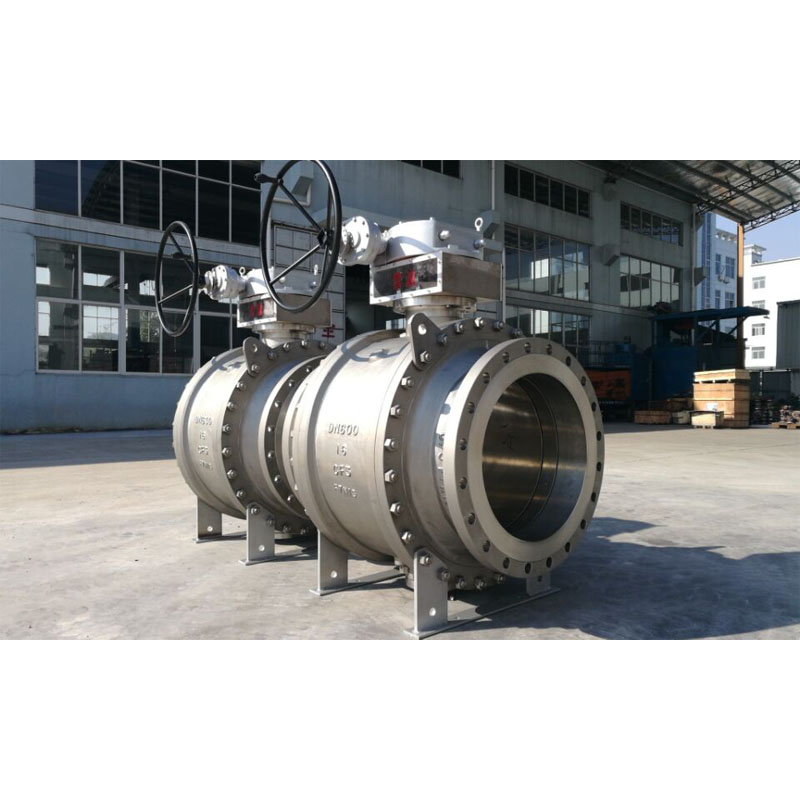

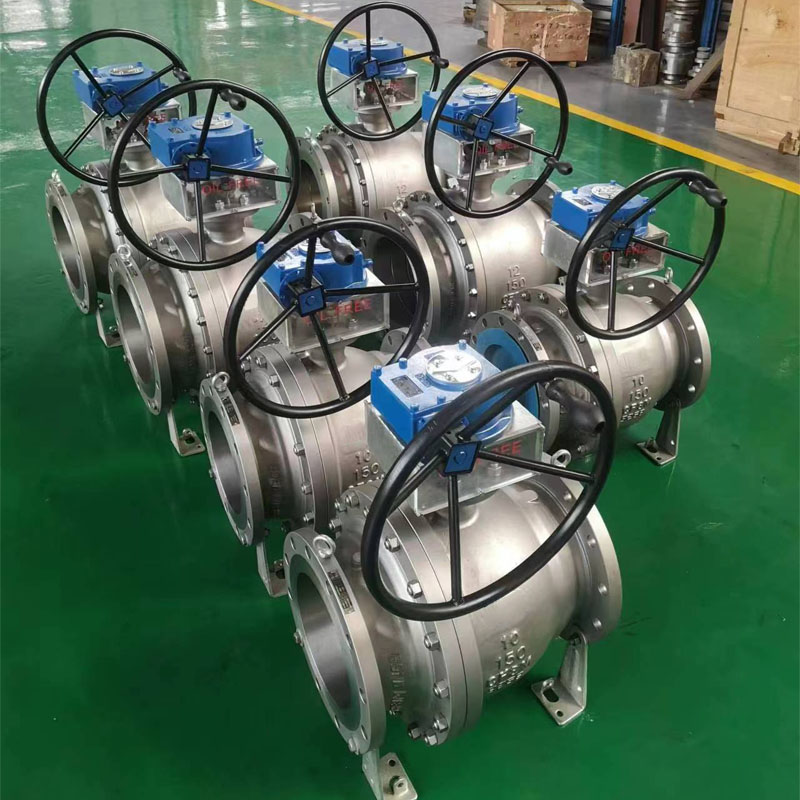

Oxygon rutulinis vožtuvas

Oxygon Ball Valve yra specialus rutulinis vožtuvas, kurio vožtuvai yra naudojami sistemoje deguonies dujoms, kurios surinkimo ir montavimo metu turėtų būti griežtai be alyvos.

Projektavimas ir testavimas Tarptautinis dviejų dalių rutulinio vožtuvo standartas

Dizaino standartas: BS EN ISO 17292 (BS 5351) / ASME B 16.34 / API 6D

Patikrinimo ir testavimo standartas: API 598/ API 6D

Priešgaisrinio bandymo standartas: API 607 ​​/ API 6FA

Flanšo ilgis iki flanšo: ANSI B 16.10 - Trumpas raštas / ilgas raštas

Galinė jungtis: flanšinis galas prie ANSI B 16.5, suvirinimo galai, suvirinimo galai.

Gamintojo dydis ir slėgio diapazonas:

NPS nuo 1/2" iki 48" (150LB ANSI klasei)

NPS nuo 1/2" iki 48" (300LB klasės ANSI)

NPS nuo 1/2" iki 48" (600LB ANSI klasei)

NPS nuo 1/2" iki 36" (ANSI Class 900LB)

NPS nuo 1/2" iki 24" (ANSI Class 1500LB)

NPS nuo 1/2" iki 12" (ANSI Class 2500LB)

arba

DN15–DN1200 (skirta PN0.6Mpa, 1.6Mpa, PN2.0Mpa, PN2.5Mpa)

DN15–DN1200 (PN4.0Mpa, PN5.0Mpa)

DN15–DN1200 (PN6.3Mpa, PN10.0Mpa)

DN15–DN900 (PN15.0Mpa)

DN15–DN600 (PN25.0Mpa)

Vamzdžio anga: visa anga (FB) / sumažinta anga (RB)

Konstrukcijos korpusas: šoninis įėjimas

Gaubtas / dangčio tipas: Varžtinis gaubtas / prailgintas gaubtas

Sėdynės tipas: Minkštas

Srauto kryptis: vienakryptis/dvikryptis

Aptarnavimo terpė: Oxygon dujos

Ypatybė: priešgaisrinės saugos dizainas

Antistatinis dizainas

Išpūtimui atsparus kotas

Vožtuvo veikimas: rankinė svirtis / sliekinė pavara / pavara / pneumatinė pavara / elektrinė pavara

MOC (Bill of Material – BOM):

Kėbulas ir gaubtas: ASTM B148 C95800 (Al–Bronze)

: ASTM A 351 GR. CF 8 / CF 8M (SS 304 / SS 316) (nerūdijantis plienas)

Tvirtas rutulys: ASTM B148 C95800 (Al–Bronze)

: ASTM A 182 F304 / F316 (SS 304 / SS 316)

Kotas: ASTM B148 C95800 (Al–Bronze)

: ASTM A 182 F304 / F316 (SS 304 / SS 316)

Rutulio sėdynės ir korpuso sandariklis: PTFE grynas / 25 % stiklo užpildytas PTFE

: PEEK / Delrin / Grafoil – grafito žiedas

Įvorės pakuotė: PTFE grynas / 25% stiklu užpildytas PTFE - GFT / anglimi užpildytas PTFE - CFT
