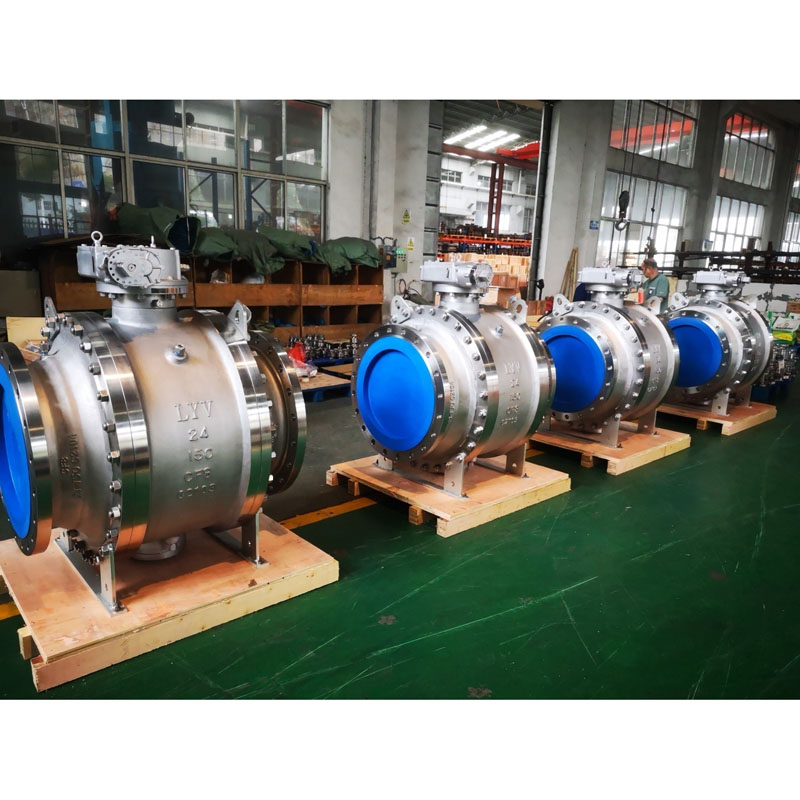

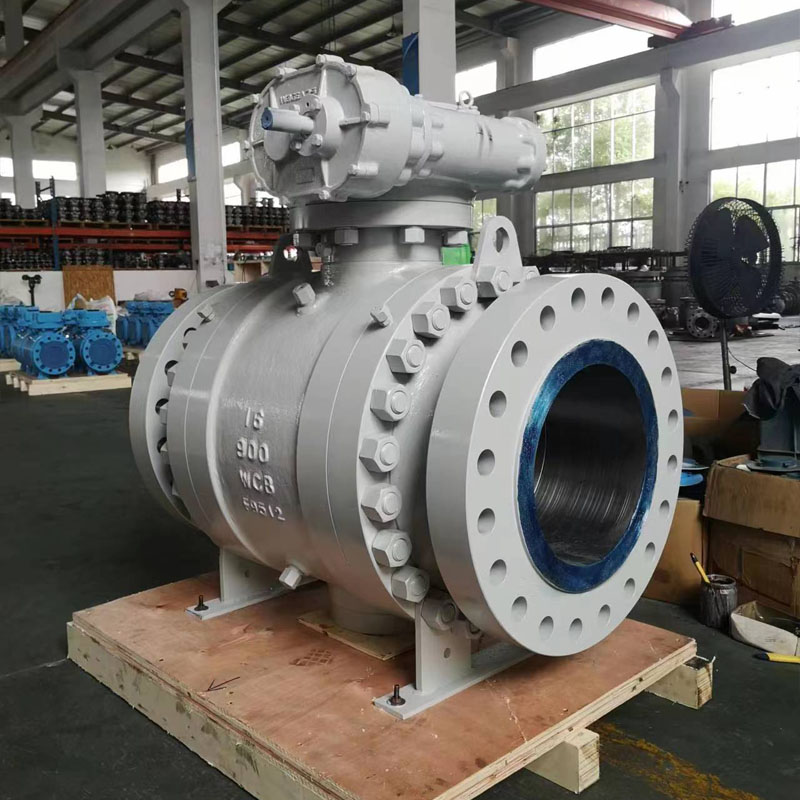

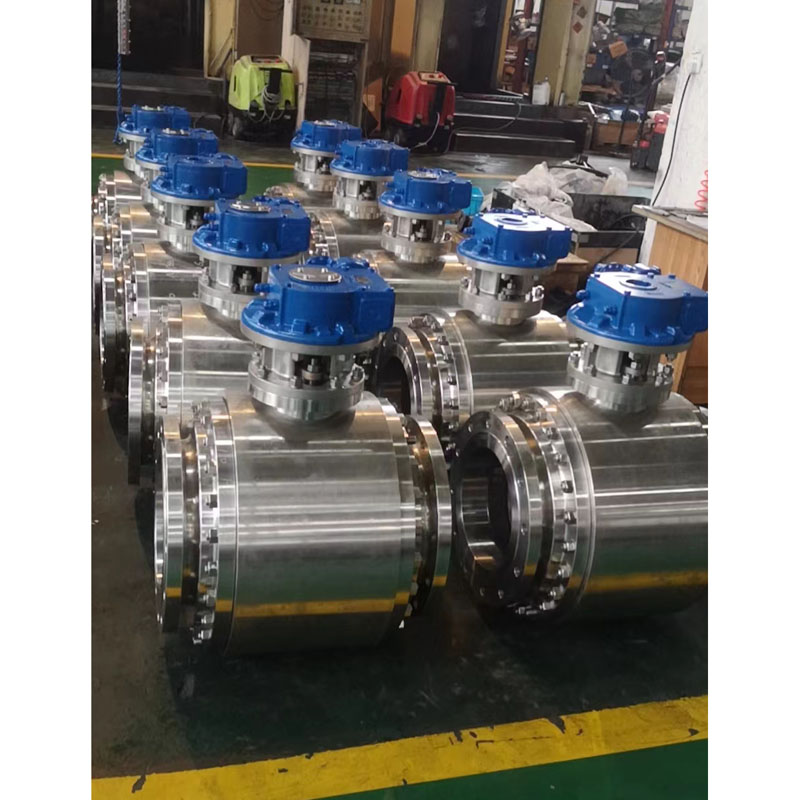

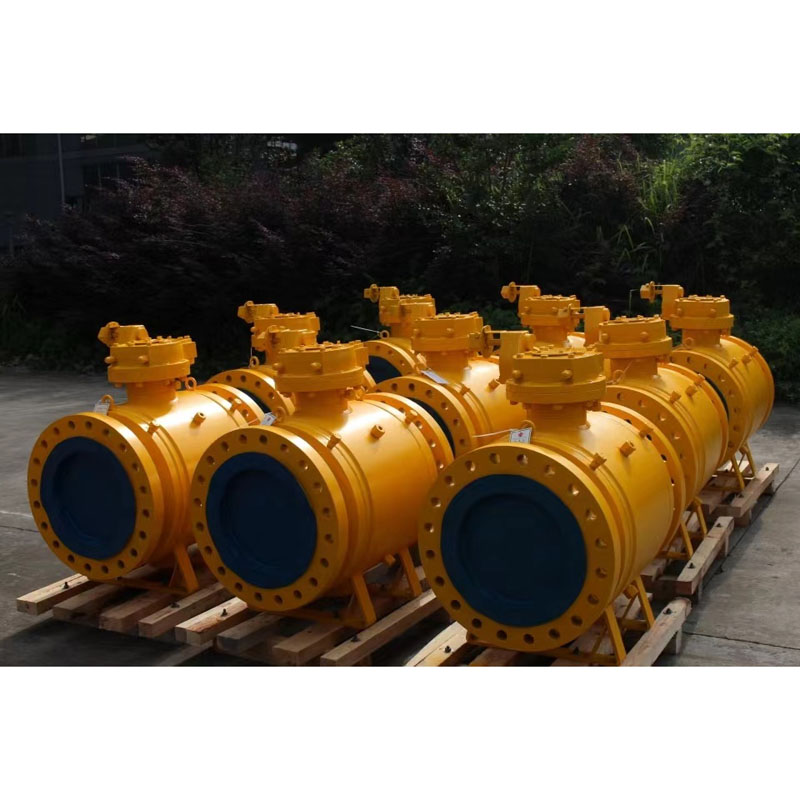

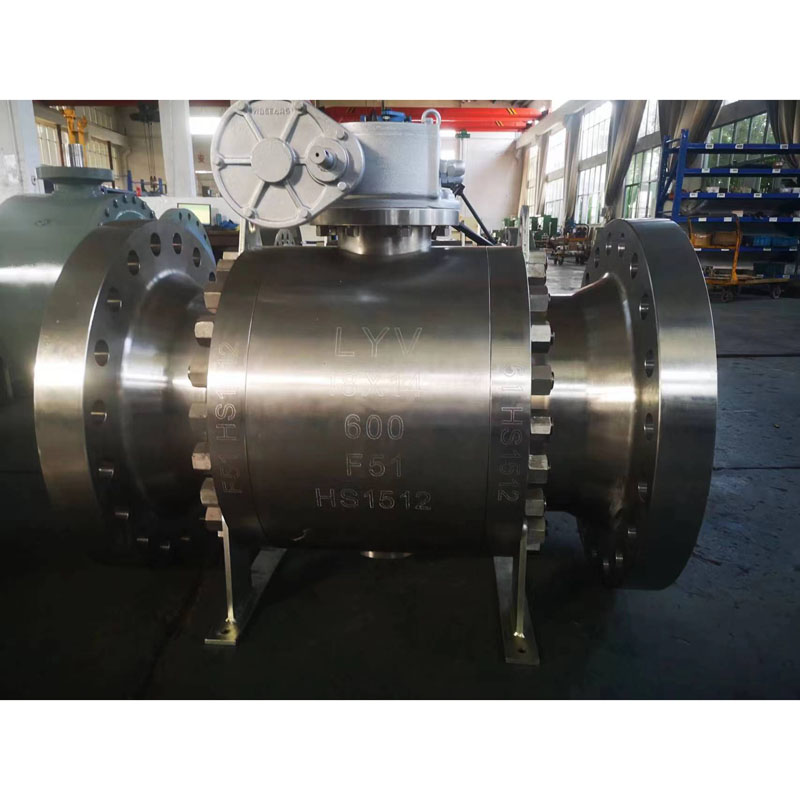

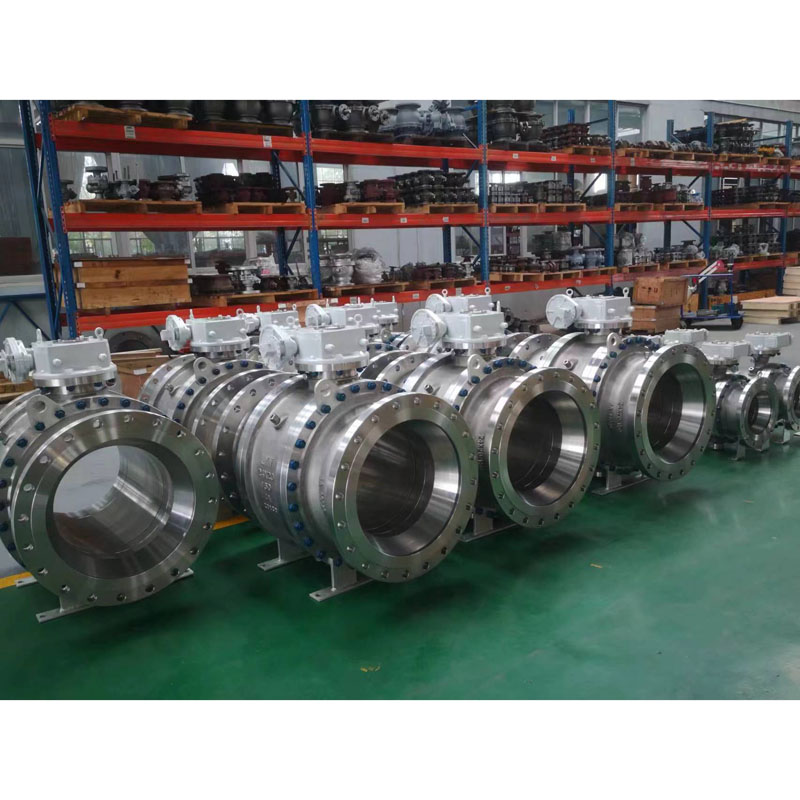

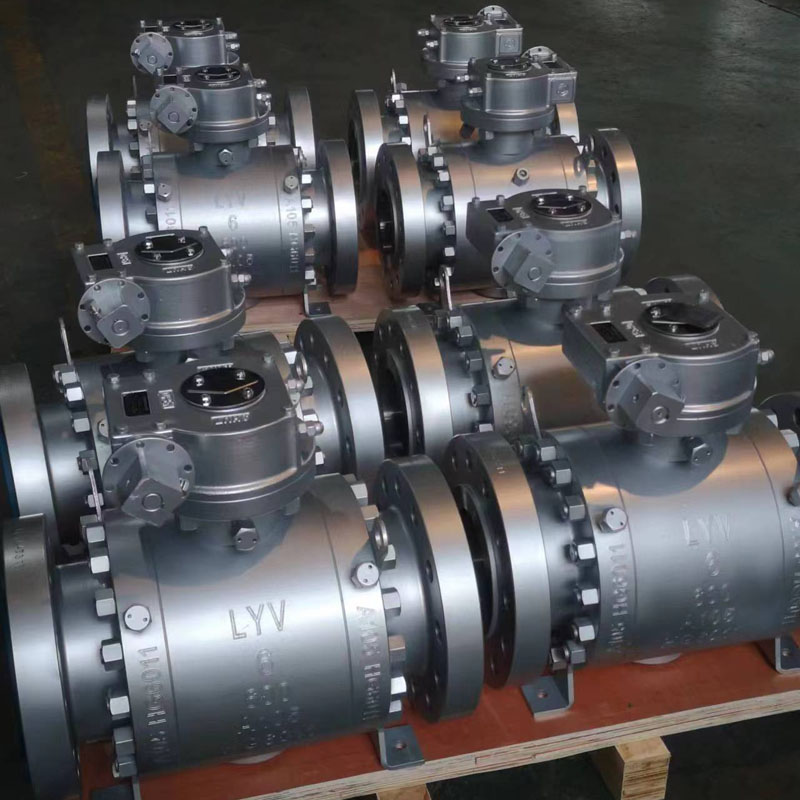

Rutulinis vožtuvas su dvigubu bloku ir išleidimo anga

LYV®â yra aukštos kokybės dvigubo bloko ir oro išleidimo staktos rutulinis vožtuvas (DBB vožtuvas), kurio dydis nuo colio iki 48 colių ir darbiniam slėgiui nuo 150 svarų iki ANSI 1500 svarų, tinkantis įvairioms darbo aplinkoms. Mes galime pasiūlyti jums gerą kainą, jei atsiųsite mums savo užklausą.

DBB dvigubas rutulinis vožtuvas yra skirtas pakeisti sudėtingą jungtį per kelis vožtuvus tradicinėje vamzdynų sistemoje, o tai gali sumažinti nuotėkį sistemoje, kad būtų pasiekta greita emisija ir uždarymo funkcija. DBB dvigubas rutulinis vožtuvas taupo montavimo vietos ribą, supaprastina montavimo programą, sumažina vamzdžių sistemos slėgį, patogu valyti ir prižiūrėti instrumentą.

Tarptautinis projektavimo ir testavimo standartas:

Dizaino standartas: ISO 14313/ ASME B 16.34 /API 6D

Patikrinimo ir testavimo standartas: API 598/ API 6D

Priešgaisrinio bandymo standartas: API 607 ​​/ API 6FA

Flanšo ilgis iki flanšo: ANSI B 16.10 - Trumpas raštas / ilgas raštas

Galinė jungtis: flanšinis galas prie ANSI B 16.5, suvirinimo galai, suvirinimo galai.

Gamintojo dydis ir slėgio diapazonas:

NPS nuo 2–48 colių (150LB klasės ANSI)

NPS nuo 2–48 colių (300LB klasės ANSI)

NPS nuo 2–48 colių (600LB klasės ANSI)

NPS nuo 2–36 colių (900LB klasės ANSI)

NPS nuo 2–24 colių (1500LB klasės ANSI)

NPS nuo 2–12 colių (2500LB klasės ANSI)

arba

DN50–DN1200 (skirta PN0.6Mpa, 1.6Mpa, PN2.0Mpa, PN2.5Mpa)

DN50–DN1200 (PN4.0Mpa, PN5.0Mpa)

DN50–DN1200 (PN6.3Mpa, PN10.0Mpa)

DN50–DN900 (PN15.0Mpa)

DN50–DN600 (PN25.0Mpa)

Vamzdžio anga: visa anga (FB) / sumažinta anga (RB)

Konstrukcijos korpusas: pabaiga

Gaubtas / dangčio tipas: Varžtinis gaubtas / prailgintas gaubtas

Sėdynės tipas: Minkštas/ Metalinis kietas sandariklis

Srauto kryptis: vienakryptis/dvikryptis

Paslaugos terpė: gamtinės dujos, nafta, vanduo, deguonies dujos ir kt

Paslauga: SOUR, ISO 15156/ NACE MR0175

Neorganizuota emisija: ISO 15848

Ypatybė: priešgaisrinės saugos dizainas

Antistatinis dizainas

Išpūtimui atsparus kotas

Dvigubas blokas ir švelnus dizainas

ISO 5211 montuojamas IPAD

Vožtuvo veikimas: rankinė svirtis / sliekinė pavara / pavara / pneumatinė pavara / variklio pavara

MOC (Bill of Material â BOM):

Kėbulas ir gaubtas: ASTM A216 WCB / A 105N (anglies plienas)

: ASTM A352 LCB / LCC / A350 LF2 (žemos temperatūros anglinis plienas)

: ASTM A 351 GR. CF 8 / CF 8M / A182 F304 / F316 (SS 304 / SS316) (nerūdijantis plienas)

: ASTM A 351 GR. CF 3 / CF 3M / A182 F304L / F316L (nerūdijantis plienas)

: ASTM A351 gr. CF8C / ASTM A182 F347

: ASTM A182 F51 / F53 / F53 (dvipusis nerūdijantis plienas)

Tvirtas rutulys: ASTM A105N+ENP/A105N+TCC

: ASTM A 182 F304 / F316 (SS 304 / SS 316)

: ASTM A 182 F304L / F316L (SS 304L / SS 316L)

: ASTM A 182 F347

: ASTM A890 4A / 5A / 6A / A182 F51 / F53 / F55 (dvipusis nerūdijantis plienas)

Pastaba: Harseal metalo sėdynės tipas Rutulinio paviršiaus apdorojimas: ENP, HCR, WC, suvirinimas Ni60/ Ni55

Kotas: ASTM A182 F6a

:ASTM A182 F304 / F316 / F304L / F316L

:17/4 PH

: ASTM A182 F51/ F53/ F55

Metalinis sėdynės žiedas: ASTM A105N+ENP/A105N+TCC

: ASTM A 182 F304 / F316 (SS 304 / SS 316)

: ASTM A 182 F304L / F316L (SS 304L / SS 316L)

: ASTM A 182 F347

: ASTM A182 F51 / F53 / F55

Pastaba: Harseal metalo sėdynės tipas sėdynės žiedo paviršiaus apdorojimas: ENP, HCR, WC, suvirinimas Ni60/ Ni55

Sėdynės sandarinimas: PTFE grynas / 25 % stiklu užpildytas PTFE – GFT / anglimi užpildytas PTFE – CFT

: PEEK / Delrin / Grafoil â Grafitinis žiedas

Įvorės pakuotė: PTFE grynas / 25% stiklo užpildytas PTFE – GFT / anglies užpildas PTFE – CFT

: Grafoil – grafito žiedas

Kas yra rutulinis vožtuvas, montuojamas ant svirties?

Spyruoklinis rutulinis vožtuvas yra kas ketvirtį besisukantis vožtuvas, kuris padeda sustabdyti terpės tekėjimą vamzdynuose. Unikali rutulinio vožtuvo su svirtimi savybė yra apvalios arba sferinės formos diskas, esantis centre. Jis nuolat sukasi, kad sustabdytų arba pradėtų srautą.
