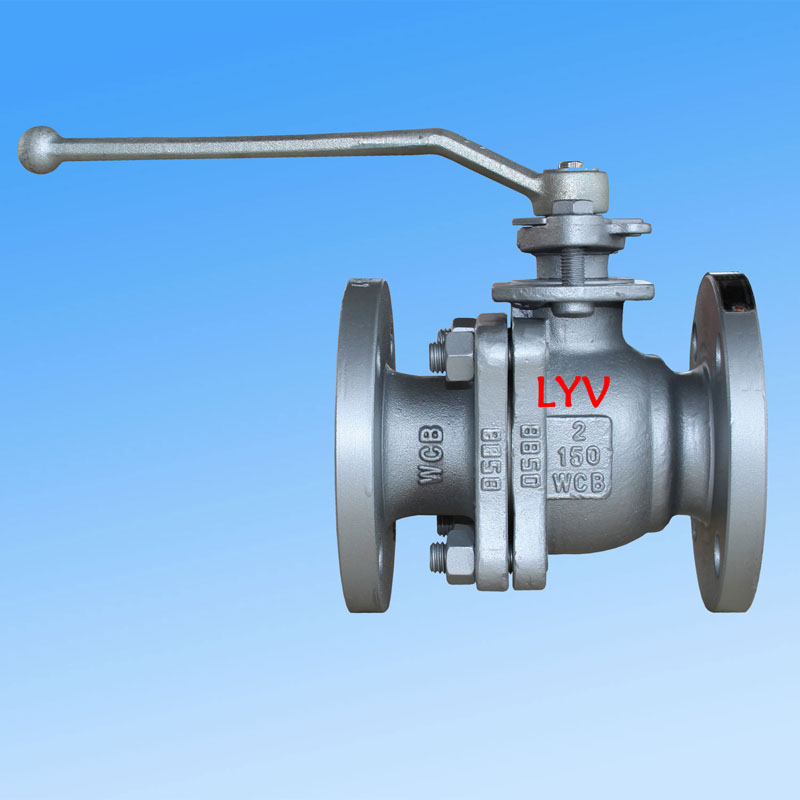

LYV®, profesionalus pramoninių vožtuvų gamintojas, pristatė savo
2 dalių plūduriuojantis rutulinis vožtuvas, vienas iš plačiausiai naudojamų vožtuvų tipų pramoninėse vamzdynų sistemose. Bendrovė eksportuoja vožtuvus į rinkas, įskaitant Šiaurės Ameriką, Pietryčių Aziją, Rusiją ir Artimuosius Rytus. Su CNC apdirbimo įranga ir kvalifikuota darbo jėga LYV® metinis gamybos pajėgumas viršija 50 000 vožtuvų, atitinkančių standartinius ir individualius reikalavimus.
Projektavimas ir statyba
Dviejų dalių plūduriuojantis rutulinis vožtuvas turi padalinto korpuso konstrukciją ir plūduriuojančią rutulinę konstrukciją. Jis sukurtas pagalISO 17292, API 608 ir API 6Dstandartus. Vožtuvas yra visos angos (FB) arba sumažintos angos (RB) konfigūracijos su galine įvado korpuso konstrukcija. Gaubtas yra su varžtais arba prailgintas variklio dangtis, o sėdynių tipai siūlomi minkštos sėdynės arba kieto sandarinimo metalo variantai. Srauto kryptis gali būti vienakryptė arba dvikryptė, suteikianti lankstumo įvairiems proceso reikalavimams.
Dydis ir slėgio diapazonas
| Slėgio klasė |
Dydžių diapazonas (NPS) |
Dydžių diapazonas (DN) |
| ANSI klasė 150LB |
1/2" – 10" |
DN15 – DN250 |
| ANSI klasė 300LB |
1/2" – 8" |
DN15 – DN200 |
| ANSI klasė 600LB |
1/2" – 4" |
DN15 – DN100 |
Pastaba:PN nominalams vožtuvas dengia PN0.6, PN1.6, PN2.0, PN2.5 iki DN250; PN4.0 ir PN5.0 iki DN200; PN6.3 ir PN10.0 iki DN100.
Projektavimo ir testavimo standartai
| Standartinė kategorija |
Atskaitos standartas |
|
Dizaino standartas
|
BS EN ISO 17292 (BS 5351) / ASME B16.34 / API 6D |
|
Patikra ir bandymai
|
API 598 / API 6D |
|
Priešgaisrinis bandymas
|
API 607 / API 6FA |
|
Flanšo ilgis iki flanšo
|
ANSI B16.10 – trumpas raštas / ilgas raštas |
|
Baigti ryšius
|
Flanšinis (ANSI B16.5), sandūrinis suvirinimas, suvirinimas su lizdu |
Pagrindinės savybės
-
Priešgaisrinis dizainas– atitinka API 607 / API 6FA
-
Antistatinis dizainas– išsklaido statinį krūvį saugiam darbui
-
Išpūtimui atsparus kotas– apsaugo nuo koto išstūmimo esant slėgiui
-
Aptarnavimo terpė– gamtinės dujos, nafta, vanduo, deguonis ir kiti pramoniniai skysčiai
-
Rūgščioji paslauga– atitinka ISO 15156 / NACE MR0175
-
Vožtuvo veikimas– rankinė svirtis, sliekinė pavara, pneumatinė pavara, elektrinė pavara
Statybinės medžiagos (BOM)
Kėbulas ir variklio dangtis
| Medžiagos klasė |
Aprašymas |
| ASTM A216 GR. WCB / A105N |
Anglies plienas |
| ASTM A352 LCB / LCC / A350 LF2 |
Žemos temperatūros anglinis plienas |
| ASTM A351 GR. CF8 / CF8M |
SS 304 / SS 316 (nerūdijantis plienas) |
| ASTM A351 GR. CF3 / CF3M |
SS 304L / SS 316L (nerūdijantis plienas) |
| ASTM A351 gr. CF8C |
Nerūdijantis plienas |
| ASTM A890 4A / 5A / 6A |
Dvipusis nerūdijantis plienas |
Tvirtas rutulys
| Medžiagos klasė |
Aprašymas |
| A105N + ENP / A105N + TCC |
Anglies plienas su beelektriniu nikeliu / volframo karbido danga |
| ASTM A182 F304 / F316 |
SS 304 / SS 316 |
| ASTM A182 F304L / F316L |
SS 304L / SS 316L |
| ASTM A182 F347 |
Nerūdijantis plienas |
| ASTM A182 F51 / F53 / F55 |
Dvipusis / Super dvipusis nerūdijantis plienas |
Pastaba dėl kietos sandarinimo metalinės sėdynės:Rutulinio paviršiaus apdorojimas apima ENP, HCR, WC ir suvirinimą Ni60 / Ni55.
Stiebas
| Medžiagos klasė |
Aprašymas |
| ASTM A182 F6a |
Martensitinis nerūdijantis plienas |
| ASTM A182 F304 / F316 / F304L / F316L |
Nerūdijantis plienas |
| 17-4 PH |
Nuo kritulių kietėjantis nerūdijantis plienas |
| ASTM A182 F51 / F53 / F55 |
Dvipusis / Super dvipusis nerūdijantis plienas |
Sėdynės, kėbulo sandarikliai ir riebokšlių sandarikliai
| Medžiaga |
Taikymas |
| PTFE Mergelė |
Sėdynės / kėbulo sandariklis / riebokšlio sandariklis |
| 25 % stiklu užpildytas PTFE (GFT) |
Sėdynės / kėbulo sandariklis / riebokšlio sandariklis |
| Anglies užpildytas PTFE (CFT) |
Sėdynės / kėbulo sandariklis / riebokšlio sandariklis |
| PEEK / Delrin |
Sėdynės / kėbulo sandariklis |
| Grafoil (grafito žiedas) |
Sėdynės / kėbulo sandariklis / riebokšlio sandariklis |
Taikymas ir paslauga
Dviejų dalių plūduriuojantis rutulinis vožtuvas tinka įvairioms pramonės šakoms, įskaitant naftos ir dujų, naftos chemijos, elektros energijos gamybos, vandens valymo ir vamzdynų sistemas. Jį galima įsigyti su flanšinėmis, sandūrinėmis arba suvirinimo galinėmis jungtimis ir gali būti valdomas rankiniu būdu arba su automatizuotomis pavaromis. LYV® teikia visapusišką palaikymą po pardavimo ir savalaikį pristatymą, palaikomą patyrusių inžinierių ir gamybos komandų.
Pastaba:Dėl pasirinktinių medžiagų derinių, slėgio verčių ar pavaros konfigūracijų susisiekite tiesiogiai su LYV® ir pateikdami projekto specifikacijas.
